Envoy基础使用（替代Nginx静态转发）

2024年7月6日 2900点热度 0人点赞 0条评论

Envoy配置及使用

Envoy简介

官网： https://www.envoyproxy.io/docs/envoy/latest/
envoy的功能
- 区域感知路由，基于优先级/本地的负载均衡
- 中断
- 异常探测：被动侦测
- 重试策略
- 超时
- 流量镜像
- 请求限速
- 访问日志

Envoy业已成为现代服务网格和边缘网关的“ 通用数据平面API ”，Istio、Ambassador和Gloo等项目均是为此数据平面代理提供的控制平面；

envoy基础配置介绍

Listener

独立部署时，建议每个主机仅部署单个Envoy实例，并在必要时于此实例上运行一到多个侦听器；
Enovy支持TCP和UDP两种类型的侦听器；
侦听器收到的连接请求将由其过滤器链中的各过滤器进行处理；
网络过滤器访问和操作L4连接上的原始数据，即TCP数据包
- 例如，TCP代理过滤器将客户端连接数据路由到上游主机，并生成连接统计信息等

network filter

Enovy内置了许多L3/L4过滤器，例如
代理类：TCP Proxy、HTTP connection manager、Thrift Proxy、Mongo proxy、Dubbo Proxy、ZooKeeper proxy、MySQL proxy和Redis proxy等，
其它：Client TLS authentication、Rate limit、Role Based Access Control (RBAC) Network Filter和Upstream Cluster from SNI等；
HTTP connection manager
HTTP connection manager自身是L3/L4过路器，它能够将原始字节转换为HTTP级别消息和事件（例如，headers和body等）
它还处理所有HTTP连接和请求共有的功能，例如访问日志记录、请求ID生成和跟踪、请求/响应头操作、路由表管理和统计信息等；
与L3/L4过滤器堆栈相似，Envoy还支持在HTTP连接管理器中使用HTTP级过滤器堆栈；
- HTTP过滤器在L7运行，它们访问和操作HTTP请求和响应；例如，gRPC-JSON Transcoder Filter为gRPC后端公开REST API，并将请求和响应转换为相应的格式；
- 常用的HTTP过路器有Router、Rate limit、Health check、Gzip和Fault Injection等；

upstream cluster

Envoy可配置任意数量的上游集群，并使用Cluster Manager进行管理

由集群管理器负责管理的各集群可以由用户静态配置，也可借助于CDS API动态获取；
集群中的每个成员由endpoint进行标识，它可由用户静态配置，也可通过EDS或DNS服务动态发现；
- Static：静态配置
- Strict DNS：严格DNS，Envoy将持续和异步地解析指定的DNS目标，并将DNS结果中的返回的每个IP地址视为上游集群中可用成员；
- Logical DNS：逻辑DNS，集群仅使用在需要启动新连接时返回的第一个IP地址，而非严格获取DNS查询的结果并假设它们构成整个上游集群；适用于必须通过DNS访问的大规模Web服务集群；
- Original destination：当传入连接通过iptables的REDIRECT或TPROXY target或使用代理协议重定向到Envoy时，可以使用原始目标集群；
- Endpoint discovery service (EDS)：EDS是一种基于GRPC或REST-JSON API的xDS管理服务器获取集群成员的服务发现方式；
- Custom cluster：Envoy还支持在集群配置上的cluster_type字段中指定使用自定义集群发现机制；
每个Cluster主要由集群名称，以及集群中的端点（通常是提供服务的IP地址和端口）所组成
Envoy Cluster支持纯静态定义方式来指定端点，也允许以动态方式发现各端点，甚至还支持自定义的发现机制
支持用户定义多种高级功能，例如，负载均衡策略、主动健康状态检查、被动健康状态检查和断路器等；

使用strict DNS配置服务发现

envoy的数据路径

Envoy组件拓扑

Envoy的基础组件

Envoy API术语

主机（Host）：一个具有网络通信能力的端点，例如服务器、移动智能设备等
集群（Cluster）：集群是Envoy连接到的一组逻辑上相似的端点；在v2中，RDS通过路由指向集群，CDS提供集群配置，而Envoy通过EDS发现集群成员，即端点；
下游（Downstream）：下游主机连接到Envoy，发送请求并接收响应，它们是Envoy的客户端；
上游（Upstream）：上游主机接收来自Envoy的连接和请求并返回响应，它们是Envoy代理的后端服务器；
端点（Endpoint）：端点即上游主机，是一个或多个集群的成员，可通过EDS发现；
侦听器（Listener）：侦听器是能够由下游客户端连接的命名网络位置，例如端口或unix域套接字等；
位置（Locality）：上游端点运行的区域拓扑，包括地域、区域和子区域等；
管理服务器（Management Server）：实现v3 API的服务器，它支持复制和分片，并且能够在不同的物理机器上实现针对不同xDS API的API服务；
地域（Region）：区域所属地理位置；
区域（Zone）：AWS中的可用区（AZ）或GCP中的区域等；
子区域：Envoy实例或端点运行的区域内的位置，用于支持区域内的多个负载均衡目标；
xDS：CDS 、EDS、HDS 、LDS、RLS(Rate Limit)、 RDS 、 SDS、VHDS和RTDS等API的统称；
Mesh和Envoy Mesh

Envoy的配置方式

Envoy的架构支持非常灵活的配置方式：简单部署场景可以使用纯静态配置，而更复杂的部署场景则可以逐步添加需要的动态配置机制；
- 纯静态配置：用户自行提供侦听器、过滤器链、集群及HTTP路由（http代理场景），上游端点的发现仅可通过DNS服务进行，且配置的重新加载必须通过内置的热重启（hot restart）完成；
- 仅使用EDS：EDS提供的端点发现功能可有效规避DNS的限制（响应中的最大记录数等）；
- 使用EDS和CDS：CDS能够让Envoy以优雅的方式添加、更新和删除上游集群，于是，初始配置时，
Envoy无须事先了解所有上游集群；
- EDS、CDS和RDS：动态发现路由配置；RDS与EDS、CDS一起使用时，为用户提供了构建复杂路由拓扑的能力（流量转移、蓝/绿部署等）；
- EDS、CDS、RDS和LDS：动态发现侦听器配置，包括内嵌的过滤器链；启用此四种发现服务后，除了较罕见的配置变动、证书轮替或更新Envoy程序之外，几乎无须再热重启Envoy；
- EDS、CDS、RDS、LDS和SDS：动态发现侦听器密钥相关的证书、私钥及TLS会话票据，以及对证书验证逻辑的配置（受信任的根证书和撤销机制等）

Envoy配置中的重要概念

Bootstrap配置中几个重要的基础概念
- node：节点标识，以呈现给管理服务器并且例如用于标识目的；
- static_resources：静态配置的资源，用于配置静态的listener、cluster和secret；
- dynamic_resources：动态配置的资源，用于配置基于xDS API获取listener、cluster和secret配置的lds_config、cds_config和ads_config；
- admin：Envoy内置的管理接口；
- tracing：分布式跟踪；
- layered_runtime：层级化的运行时，支持使用RTDS从管理服务器动态加载；
- hds_config：使用HDS从管理服务器加载上游主机健康状态检测相关的配置；
- overload_manager：过载管理器；
- stats_sinks：统计信息接收器；
一般来说，侦听器和集群是最为常用基础配置，无论是以静态或者是动态方式提供；
侦听器
- 接收客户端请求的入口端点，通常由监听的套接字及调用的过滤器链所定义
- 代理类的过滤器负责路由请求，例如tcp_proxy和http_connection_manager等
集群
- 一组上游主机的逻辑组合
- 每个主机映射为集群中的一个端点
- 下游的请求被调度至上游主机

简单静态配置示例

代理百度示例

编写envoy的yaml文件

 root@ubuntu2204-4:~/envoy# pwd
 /root/envoy
 root@ubuntu2204-4:~/envoy# cat envoy-01.yaml
 admin:  # 管理配置（非必要）
   access_log_path: /tmp/admin_access.log
   address:
     socket_address:
       address: 0.0.0.0
       port_value: 9999

 static_resources:                           # 表示静态资源配置
   listeners:                                # 监听配置
   - name: listener_0                        # 监听器唯一标识
     address:
       socket_address:
         address: 0.0.0.0                    # 监听器的地址
         port_value: 10000                   # 监听器绑定的端口

     ## 过滤器链条
     filter_chains:                          # 过滤器链条
     - filters:
       # 指定要使用哪个过滤器
       # 它还处理所有的HTTP连接和请求中常见的功能，例如访问日志、请求ID生成和跟踪、请求相应头操作
       - name: envoy.filters.network.http_connection_manager
         typed_config:                       # 要指定特定类型，需要一个带有有效"@type" 名称的 "typed_config" 字段
           "@type": type.googleapis.com/envoy.extensions.filters.network.http_connection_manager.v3.HttpConnectionManager
           stat_prefix: ingress_http_stangj  # 统计信息的前缀
           codec_type: AUTO                  # 编码类型

           ## 定义路由配置
           route_config:                     # 路由配置
             name: local_route               #  路由表唯一标识
             virtual_hosts:                  # 虚拟主机配置
             - name: web_service_1
               domains: ["*"]                # 要匹配的主机名列表，* 表示匹配所有主机
               routes:                       # 路由组规则
               - match:
                   prefix: "/"               # 匹配规则
                 route:                      # 路由规则发送请求到下面的 local_cluster_baidu
                   cluster: local_cluster_baidu  # 转发到那个集群
                   max_grpc_timeout:         # 3s 最大超时时间
                   host_rewrite_literal: www.baidu.com # 更改HTTP请求入站的Host信息

           ## 定义http过滤链条
           http_filters:                     # 定义http过滤链条
           - name: envoy.filters.http.router
             typed_config:
               "@type": type.googleapis.com/envoy.extensions.filters.http.router.v3.Router  # 路由过滤器

           ## 定义日志配置
           access_log:                       #日志配置
           - name: envoy.access_loggers.stdout
             typed_config:
               "@type": type.googleapis.com/envoy.extensions.access_loggers.stream.v3.StdoutAccessLog  # 日志输出类型（打印到终端）


   clusters:                                  # 集群配置
   - name: local_cluster_baidu               # 集群唯一标识，需要和上面路由的cluster保持一致
     connect_timeout: 1s                     # 连接超时时长
     type: STRICT_DNS                        # 服务发现类型 可用值 LOGICAL_DNS、STATIC
     lb_policy: ROUND_ROBIN                  # 调度算法支持LEAST_REQUEST、RING_HASH、RANDOM、MAGLEV...
     dns_lookup_family: V4_ONLY
     load_assignment:
       cluster_name: local_cluster_baidu
       endpoints:                            # 需要进行负载均衡的后端列表
       - lb_endpoints:
         - endpoint:
             address:
               socket_address:
                 address: www.baidu.com
                 port_value: 443
     transport_socket:
       name: envoy.transport_sockets.tls
       typed_config:
         "@type": type.googleapis.com/envoy.extensions.transport_sockets.tls.v3.UpstreamTlsContext
         sni: www.baidu.com

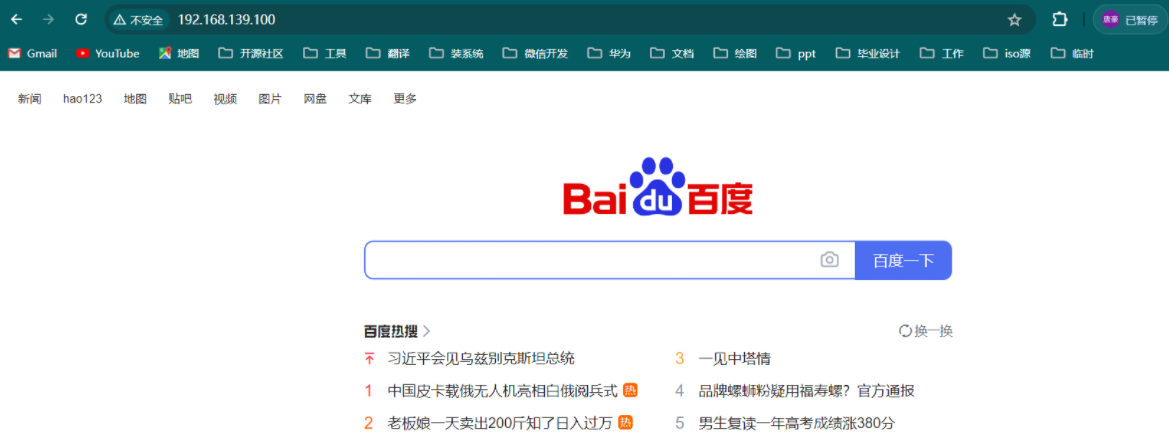

验证

 root@ubuntu2204-4:~/envoy# docker run --name envoy -d -p 80:10000 -p 9999:9999 -v ./envoy-01.yaml:/etc/envoy/envoy.yaml envoyproxy/envoy:v1.28.0
 root@ubuntu2204-4:~/envoy# docker logs -f envoy

将一个nginx配置转化为envoy示例

基本概念对应

upstream 在Nginx中表示一组后端服务器。在Envoy中，这可以通过定义一个或多个Cluster来实现。
server 和 location 在Nginx中用于定义服务监听和路由规则。在Envoy中，这些可以通过listeners和routes配置。

nginx配置

 [root@lb01 conf.d]# vim pro.conf
 upstream default {
         server 192.168.139.100:80;
         server 192.168.139.101:80;
 }
 upstream static {
         server 192.168.139.98:80;
         server 192.168.139.211:8080;
 }
 upstream upload {
         server 192.168.139.96:80;
         server 192.168.139.97:80;
 }
 server {
         listen  80;
         server_name localhost;
         location / {
                 proxy_pass http://default;
                 proxy_set_header Host $host;
                 proxy_set_header X-Forwarded-For $remote_addr;
                 proxy_next_upstream error timeout invalid_header http_500 http_502 http_503 http_504 http_403 http_404 http_429;
         }
         location /static/ {
                 proxy_pass http://static;
                 proxy_set_header Host $host;
                 proxy_set_header X-Forwarded-For $remote_addr;
                 proxy_next_upstream error timeout invalid_header http_500 http_502 http_503 http_504 http_403 http_404 http_429;
         }
         location /upload/ {
                 proxy_pass http://upload;
                 proxy_set_header Host $host;
                 proxy_set_header X-Forwarded-For $remote_addr;
                 proxy_next_upstream error timeout invalid_header http_500 http_502 http_503 http_504 http_403 http_404 http_429;
         }
 }

转化后的envoy配置

 root@ubuntu2204-4:~/envoy# cat envoy-02.yaml
 static_resources:
   listeners:
   - name: main_listener
     address:
       socket_address:
         address: 0.0.0.0
         port_value: 80
     filter_chains:
     - filters:
       - name: envoy.filters.network.http_connection_manager
         typed_config:
           "@type": type.googleapis.com/envoy.extensions.filters.network.http_connection_manager.v3.HttpConnectionManager
           stat_prefix: http
           codec_type: AUTO
           route_config:
             name: local_route
             virtual_hosts:
             - name: local_service
               domains: ["*"]
               routes:
               - match:
                   prefix: "/static/"
                 route:
                   cluster: static
               - match:
                   prefix: "/upload/"
                 route:
                   cluster: upload
               - match:
                   prefix: "/"
                 route:
                   cluster: default
           http_filters:
           - name: envoy.filters.http.router
             typed_config:
                "@type": type.googleapis.com/envoy.extensions.filters.http.router.v3.Router  # 路由过滤器
           access_log:                       #日志配置
           - name: envoy.access_loggers.stdout
             typed_config:
               "@type": type.googleapis.com/envoy.extensions.access_loggers.stream.v3.StdoutAccessLog
               log_format:
                 json_format:
                 {
                    "start_time": "%START_TIME%",
                    "method": "%REQ(:METHOD)%",
                    "path": "%REQ(X-ENVOY-ORIGINAL-PATH?:PATH)%",
                    "protocol": "%PROTOCOL%",
                    "response_code": "%RESPONSE_CODE%",
                    "response_flags": "%RESPONSE_FLAGS%",
                    "bytes_received": "%BYTES_RECEIVED%",
                    "bytes_sent": "%BYTES_SENT%",
                    "duration": "%DURATION%",
                    "upstream_service_time": "%RESP(X-ENVOY-UPSTREAM-SERVICE-TIME)%",
                    "x_forwarded_for": "%REQ(X-FORWARDED-FOR)%",
                    "user_agent": "%REQ(USER-AGENT)%",
                    "request_id": "%REQ(X-REQUEST-ID)%",
                    "authority": "%REQ(:AUTHORITY)%",
                    "upstream_host": "%UPSTREAM_HOST%",
                    "upstream_cluster": "%UPSTREAM_CLUSTER%",
                    "downstream_local_address": "%DOWNSTREAM_LOCAL_ADDRESS%",
                    "downstream_remote_address": "%DOWNSTREAM_REMOTE_ADDRESS%",
                    "requested_server_name": "%REQUESTED_SERVER_NAME%",
                    "route_name": "%ROUTE_NAME%"
                  }

   clusters:
   - name: default
     type: STRICT_DNS
     load_assignment:
       cluster_name: default
       endpoints:
       - lb_endpoints:
         - endpoint:
             address:
               socket_address:
                 address: 192.168.139.211
                 port_value: 8080
         - endpoint:
             address:
               socket_address:
                 address: 192.168.139.101
                 port_value: 80
   - name: static
     type: STRICT_DNS
     load_assignment:
       cluster_name: static
       endpoints:
       - lb_endpoints:
         - endpoint:
             address:
               socket_address:
                 address: 192.168.139.211
                 port_value: 8080
         - endpoint:
             address:
               socket_address:
                 address: 192.168.139.99
                 port_value: 80
   - name: upload
     type: STRICT_DNS
     load_assignment:
       cluster_name: upload
       endpoints:
       - lb_endpoints:
         - endpoint:
             address:
               socket_address:
                 address: 192.168.139.96
                 port_value: 80
         - endpoint:
             address:
               socket_address:
                 address: 192.168.139.97
                 port_value: 80

一个测试代理后端envoy配置示例

启动两个测试web容器

 root@ubuntu2204-4:~/envoy# docker run --name envoy -d -p 80:80  -v ./envoy-03.yaml:/etc/envoy/envoy.yaml envoyproxy/envoy:v1.28.0

配置envoy

 root@ubuntu2204-4:~/envoy# cat envoy-03.yaml
 static_resources:
   listeners:
   - name: main_listener
     address:
       socket_address:
         address: 0.0.0.0
         port_value: 80
     filter_chains:
     - filters:
       - name: envoy.filters.network.http_connection_manager
         typed_config:
           "@type": type.googleapis.com/envoy.extensions.filters.network.http_connection_manager.v3.HttpConnectionManager
           stat_prefix: http
           codec_type: AUTO
           route_config:
             name: local_route
             virtual_hosts:
             - name: backend
               domains:
               - "one.example.com"
               - "www.one.example.com"
               routes:
               - match:
                   prefix: "/"
                 route:
                   cluster: default_Cluster
           http_filters:
           - name: envoy.filters.http.router
             typed_config:
               "@type": type.googleapis.com/envoy.extensions.filters.http.router.v3.Router  # 路由过滤器
           access_log:                       #日志配置
           - name: envoy.access_loggers.stdout
             typed_config:
               "@type": type.googleapis.com/envoy.extensions.access_loggers.stream.v3.StdoutAccessLog
               log_format:
                 json_format:
                 {
                    "start_time": "%START_TIME%",
                    "method": "%REQ(:METHOD)%",
                    "path": "%REQ(X-ENVOY-ORIGINAL-PATH?:PATH)%",
                    "protocol": "%PROTOCOL%",
                    "response_code": "%RESPONSE_CODE%",
                    "response_flags": "%RESPONSE_FLAGS%",
                    "bytes_received": "%BYTES_RECEIVED%",
                    "bytes_sent": "%BYTES_SENT%",
                    "duration": "%DURATION%",
                    "upstream_service_time": "%RESP(X-ENVOY-UPSTREAM-SERVICE-TIME)%",
                    "x_forwarded_for": "%REQ(X-FORWARDED-FOR)%",
                    "user_agent": "%REQ(USER-AGENT)%",
                    "request_id": "%REQ(X-REQUEST-ID)%",
                    "authority": "%REQ(:AUTHORITY)%",
                    "upstream_host": "%UPSTREAM_HOST%",
                    "upstream_cluster": "%UPSTREAM_CLUSTER%",
                    "downstream_local_address": "%DOWNSTREAM_LOCAL_ADDRESS%",
                    "downstream_remote_address": "%DOWNSTREAM_REMOTE_ADDRESS%",
                    "requested_server_name": "%REQUESTED_SERVER_NAME%",
                    "route_name": "%ROUTE_NAME%"
                  }
   clusters:
   - name: default_Cluster
     type: STRICT_DNS
     load_assignment:
       cluster_name: default_Cluster
       endpoints:
       - lb_endpoints:
         - endpoint:
             address:
               socket_address:
                 address: 172.17.0.2
                 port_value: 80
         - endpoint:
             address:
               socket_address:
                 address: 172.17.0.3
                 port_value: 80

启动envoy

 root@ubuntu2204-4:~/envoy# docker run --name envoy -d -p 80:80  -v ./envoy-03.yaml:/etc/envoy/envoy.yaml envoyproxy/envoy:v1.28.0

使用SSL/TLS保护流量示例

 `起两个web的容器`
 root@ubuntu2204-4:~/envoy# docker run -d katacoda/docker-http-server ; docker run -d katacoda/docker-http-server
 root@ubuntu2204-4:~/envoy# pwd
 /root/envoy
 root@ubuntu2204-4:~/envoy# mkdir certs
 root@ubuntu2204-4:~/envoy# cd certs/
 `生成证书`
 root@ubuntu2204-4:~/envoy/certs# openssl req -nodes -new -x509 \
                  -keyout example-com.key -out example-com.crt \
                  -days 365 \
                  -subj '/CN=example-com/O=stangj.com/C=CN'

配置envoy

root@ubuntu2204-4:~/envoy# cat envoy-04.yaml
static_resources:
  listeners:
  - name: main_listener_http
    address:
      socket_address:
        address: 0.0.0.0
        port_value: 8080
    filter_chains:
    - filters:
      - name: envoy.filters.network.http_connection_manager
        typed_config:
          "@type": type.googleapis.com/envoy.extensions.filters.network.http_connection_manager.v3.HttpConnectionManager
          stat_prefix: http
          codec_type: AUTO
          route_config:
            name: local_route
            virtual_hosts:
            - name: backend
              domains:
              - "one.example.com"
              routes:
              - match:
                  prefix: "/"
                redirect:
                  path_redirect: "/"
                  https_redirect: true
          http_filters:
          - name: envoy.filters.http.router
            typed_config:
              "@type": type.googleapis.com/envoy.extensions.filters.http.router.v3.Router  # 路由过滤器

  - name: main_listener_https
    address:
      socket_address:
        address: 0.0.0.0
        port_value: 8443
    filter_chains:
    - filters:
      - name: envoy.filters.network.http_connection_manager
        typed_config:
          "@type": type.googleapis.com/envoy.extensions.filters.network.http_connection_manager.v3.HttpConnectionManager
          stat_prefix: http
          codec_type: AUTO
          route_config:
            name: local_route
            virtual_hosts:
            - name: backend
              domains:
              - "one.example.com"
              routes:
              - match:
                  prefix: "/service/1"
                route:
                  cluster: service1
              - match:
                  prefix: "/service/2"
                route:
                  cluster: service2
          http_filters:
          - name: envoy.filters.http.router
            typed_config:
              "@type": type.googleapis.com/envoy.extensions.filters.http.router.v3.Router  # 路由过滤器
          access_log:                       #日志配置
          - name: envoy.access_loggers.stdout
            typed_config:
              "@type": type.googleapis.com/envoy.extensions.access_loggers.stream.v3.StdoutAccessLog
              log_format:
                json_format:
                {
                   "start_time": "%START_TIME%",
                   "method": "%REQ(:METHOD)%",
                   "path": "%REQ(X-ENVOY-ORIGINAL-PATH?:PATH)%",
                   "protocol": "%PROTOCOL%",
                   "response_code": "%RESPONSE_CODE%",
                   "response_flags": "%RESPONSE_FLAGS%",
                   "bytes_received": "%BYTES_RECEIVED%",
                   "bytes_sent": "%BYTES_SENT%",
                   "duration": "%DURATION%",
                   "upstream_service_time": "%RESP(X-ENVOY-UPSTREAM-SERVICE-TIME)%",
                   "x_forwarded_for": "%REQ(X-FORWARDED-FOR)%",
                   "user_agent": "%REQ(USER-AGENT)%",
                   "request_id": "%REQ(X-REQUEST-ID)%",
                   "authority": "%REQ(:AUTHORITY)%",
                   "upstream_host": "%UPSTREAM_HOST%",
                   "upstream_cluster": "%UPSTREAM_CLUSTER%",
                   "downstream_local_address": "%DOWNSTREAM_LOCAL_ADDRESS%",
                   "downstream_remote_address": "%DOWNSTREAM_REMOTE_ADDRESS%",
                   "requested_server_name": "%REQUESTED_SERVER_NAME%",
                   "route_name": "%ROUTE_NAME%"
                 }

      # 证书配置
      transport_socket:
        name: envoy.transport_sockets.tls
        typed_config:
          "@type": type.googleapis.com/envoy.extensions.transport_sockets.tls.v3.DownstreamTlsContext
          common_tls_context:
            tls_certificates:
            - certificate_chain:
                filename: "/etc/certs/example-com.crt"
              private_key:
                filename: "/etc/certs/example-com.key"
  clusters:
  - name: service1
    type: STRICT_DNS
    load_assignment:
      cluster_name: service1
      endpoints:
      - lb_endpoints:
        - endpoint:
            address:
              socket_address:
                address: 172.17.0.2
                port_value: 80
  - name: service2
    type: STRICT_DNS
    load_assignment:
      cluster_name: service2
      endpoints:
      - lb_endpoints:
        - endpoint:
            address:
              socket_address:
                address: 172.17.0.3
                port_value: 80

启动envoy

root@ubuntu2204-4:~/envoy# chmod +r certs/example-com.key
root@ubuntu2204-4:~/envoy# docker run -it --name tls-envoy-proxy -p 80:8080 -p 443:8443 -v ./certs:/etc/certs/ -v ./envoy-04.yaml:/etc/envoy/envoy.yaml envoyproxy/envoy:v1.28.0
